電商MRO供應鏈今日到貨推薦亞德客外牙超薄氣缸ACQ50X20SB超薄型 ACQ系列
電商MRO供應鏈今日到貨推薦亞德客外牙超薄氣缸ACQ50X20SB超薄型 ACQ系列
日期：2025-03-15 18:42
瀏覽次數：116
摘要：特性：
?執行JIS標準。
?缸體與前、后蓋采用C形扣環固定，活塞與活塞桿采用鉚合結構，緊湊可靠。
?缸體內徑珩磨處理，耐磨、耐久性好。
?前蓋導向距離加長，導向性能好。
?緊湊型結構，能有效節省安裝空間。
?缸體周邊帶有磁感應開關槽，安裝感應開關方便。
?多種規格安裝附件可供選擇。

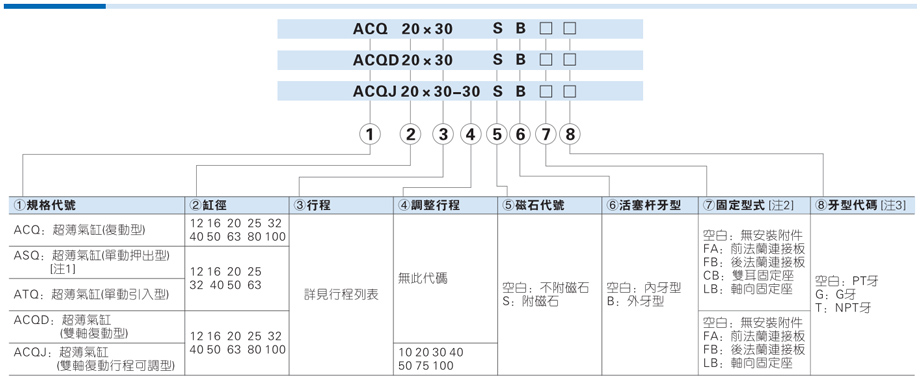

成品訂購碼
［注1］單動押出型是指通氣時活塞桿伸出，前置彈簧被壓縮，斷氣時活塞桿在彈簧復位力作用下縮回復位；
單動引入型是指通氣時活塞桿縮回，后...
特性：
?執行JIS標準。
?缸體與前、后蓋采用C形扣環固定，活塞與活塞桿采用鉚合結構，緊湊可靠。
?缸體內徑珩磨處理，耐磨、耐久性好。
?前蓋導向距離加長，導向性能好。
?緊湊型結構，能有效節省安裝空間。
?缸體周邊帶有磁感應開關槽，安裝感應開關方便。
注：使用案例圖片僅供參考
?執行JIS標準。
?缸體與前、后蓋采用C形扣環固定，活塞與活塞桿采用鉚合結構，緊湊可靠。
?缸體內徑珩磨處理，耐磨、耐久性好。
?前蓋導向距離加長，導向性能好。
?緊湊型結構，能有效節省安裝空間。
?缸體周邊帶有磁感應開關槽，安裝感應開關方便。
?多種規格安裝附件可供選擇。
成品訂購碼
［注1］單動押出型是指通氣時活塞桿伸出，前置彈簧被壓縮，斷氣時活塞桿在彈簧復位力作用下縮回復位；
單動引入型是指通氣時活塞桿縮回，后置彈簧被壓縮，斷氣時活塞桿在彈簧復位力作用下伸出復位。
［注2］當接管為M5牙時，此項代碼為空。
［注1］單動押出型是指通氣時活塞桿伸出，前置彈簧被壓縮，斷氣時活塞桿在彈簧復位力作用下縮回復位；
單動引入型是指通氣時活塞桿縮回，后置彈簧被壓縮，斷氣時活塞桿在彈簧復位力作用下伸出復位。
［注2］當接管為M5牙時，此項代碼為空。
規格概述

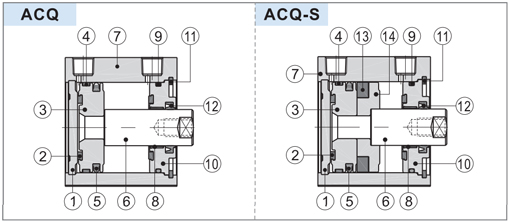

內部結構及主要零件材質

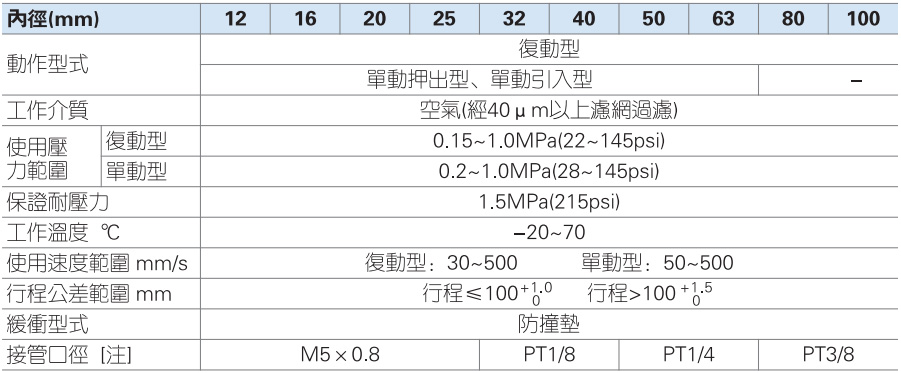

規格
［注］接管牙型有PT牙、G牙、NPT牙可選；

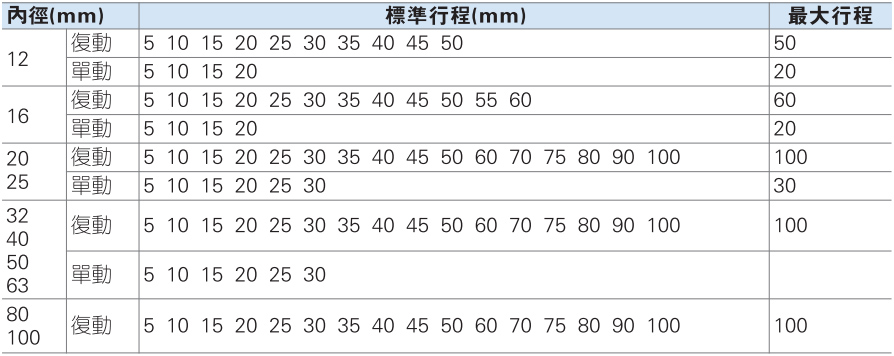

行程
［注］
1、在容許行程范圍內，當行程>*大行程時，作非標處理，其他特殊行程請與本公司聯系；
2、*大行程范圍內的非標行程以上**標準行程改制而成，其外形尺寸為上**標準行程氣缸的外形尺寸。
如行程為23的非標行程氣缸是由標準行程為25的標準氣缸改制而成， 其外形尺寸與其相同。
| 序號 | 名稱 | 材質 | 序號 | 名稱 | 材質 |
| 1 | 后蓋 | 無(12、16)\鋁合金(其它) | 8 | 襯套 | 無(12~32)\耐磨材料(其它) |
| 2 | 防撞墊(環) | TPU(φ12~25)\NBR(其它) | 9 | O形環 | NBR |
| 3 | 活塞 | 黃銅(Φ12、16)\鋁合金(其它) | 10 | 前蓋 | 鋁合金 |
| 4 | 耐磨墊(環) | 無(12~32)\耐磨材料(其它) | 11 | C型扣環 | 彈簧鋼 |
| 5 | 活塞 | NBR | 12 | 前蓋0 | NBR |
| 6 | 活塞桿 | S45C鍍硬鉻硏磨棒 | 13 | 磁鐵 | 燒結銣鐵硼(Φ12~25)塑料(其它) |
| 7 | 本體 | 鋁合金 | 14 | 磁鐵座 | 黃銅(Φ12、16)\鋁合金(其它) |
規格
［注］接管牙型有PT牙、G牙、NPT牙可選；
行程
［注］
1、在容許行程范圍內，當行程>*大行程時，作非標處理，其他特殊行程請與本公司聯系；
2、*大行程范圍內的非標行程以上**標準行程改制而成，其外形尺寸為上**標準行程氣缸的外形尺寸。
如行程為23的非標行程氣缸是由標準行程為25的標準氣缸改制而成， 其外形尺寸與其相同。

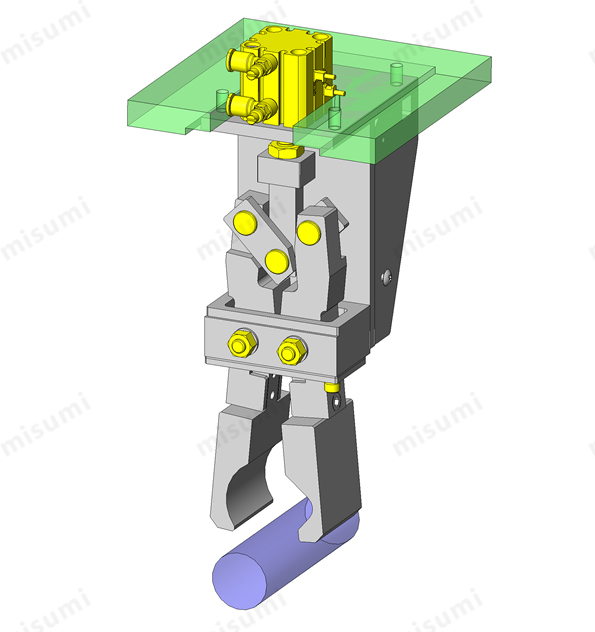

使用案例
注：使用案例圖片僅供參考
注意事項
1、TACQ系列氣缸帶雙導桿，使用時無比將氣缸固定板不回轉精度控制在允許范圍內。
2、請嚴格遵守氣缸固定板回轉力矩的限制要求，超出限制范圍的使用會造成氣缸的損壞或使用壽命的縮短。
3、請嚴格遵守氣缸固定板上橫向負載的限制范圍，超出限制范圍的使用會造成氣缸的損壞或使用壽命的縮短。
4、請嚴格遵守負載質量、*大速度的限制范圍，超出限制范圍的使用會導致過度沖擊造成氣缸損壞或壽命的縮短。
5、安裝時請注意以下事項：
5.1、請勿將手放入固定板與缸體之間的間隙，否則當活塞桿縮回時極有可能對人體造成傷害；
5.2、作用在固定板上的外力盡可能與活塞桿保持同心，以免產生額外力矩而對氣缸造成損壞；
5.3、冶具安裝于固定板上時，務必在氣缸處于縮回狀態下進行，且安裝力矩不要施加在導桿上；
5.4、安裝與使用時避免對活塞桿、導桿等運動部位損傷，否則會導致密封件受損而導致漏氣以及動作**等情況的發生；
2、請嚴格遵守氣缸固定板回轉力矩的限制要求，超出限制范圍的使用會造成氣缸的損壞或使用壽命的縮短。
3、請嚴格遵守氣缸固定板上橫向負載的限制范圍，超出限制范圍的使用會造成氣缸的損壞或使用壽命的縮短。
4、請嚴格遵守負載質量、*大速度的限制范圍，超出限制范圍的使用會導致過度沖擊造成氣缸損壞或壽命的縮短。
5、安裝時請注意以下事項：
5.1、請勿將手放入固定板與缸體之間的間隙，否則當活塞桿縮回時極有可能對人體造成傷害；
5.2、作用在固定板上的外力盡可能與活塞桿保持同心，以免產生額外力矩而對氣缸造成損壞；
5.3、冶具安裝于固定板上時，務必在氣缸處于縮回狀態下進行，且安裝力矩不要施加在導桿上；
5.4、安裝與使用時避免對活塞桿、導桿等運動部位損傷，否則會導致密封件受損而導致漏氣以及動作**等情況的發生；
